Эргономика цифровой лаборатории площадью 7,4 кв. м.

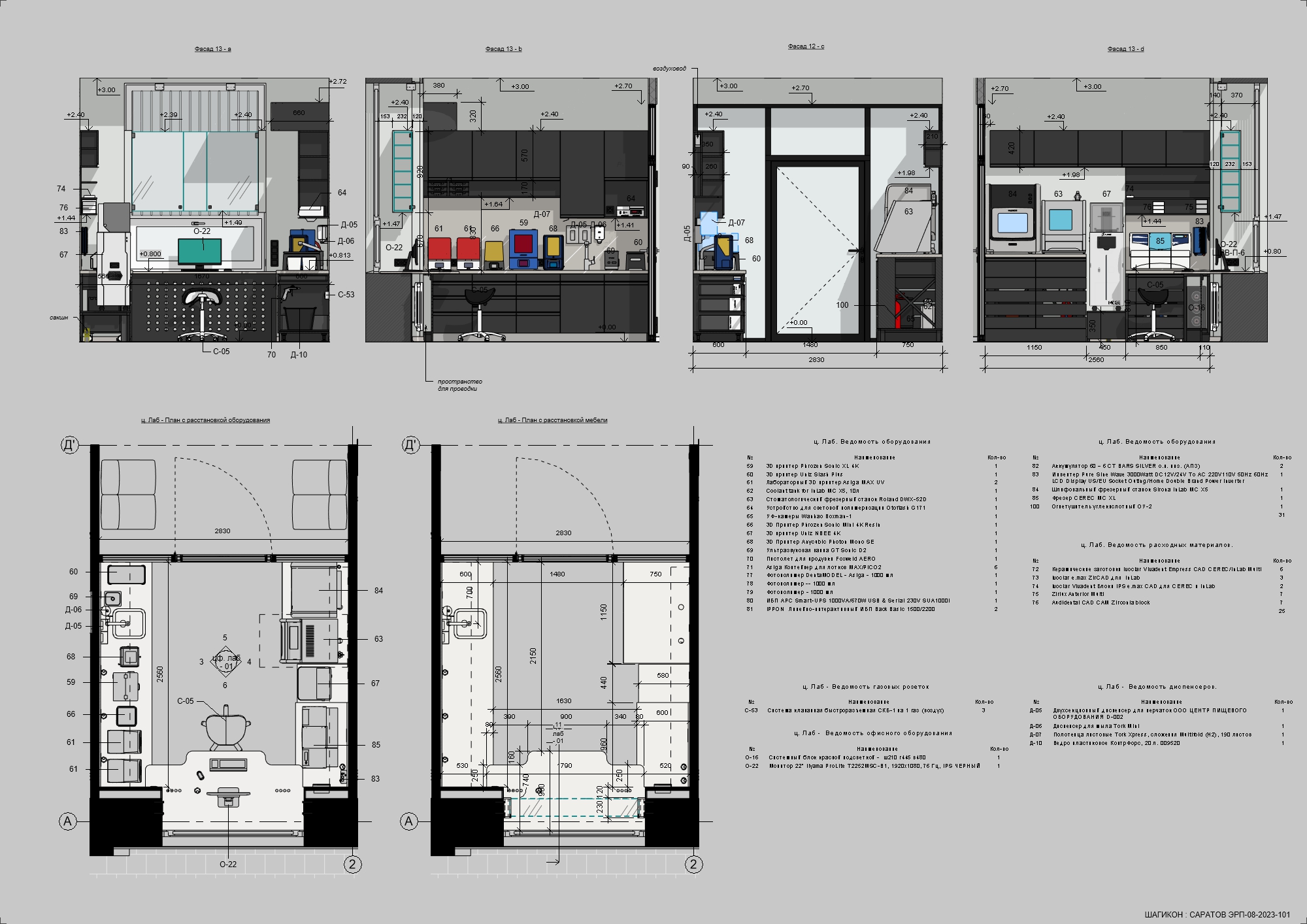

Описание помещения и планировочное решение (ЭРП).

В клинике на площади около 6 кв. м уже действовала цифровая лаборатория. Размещение оборудования и сам рабочий процесс были организованы довольно хаотично.

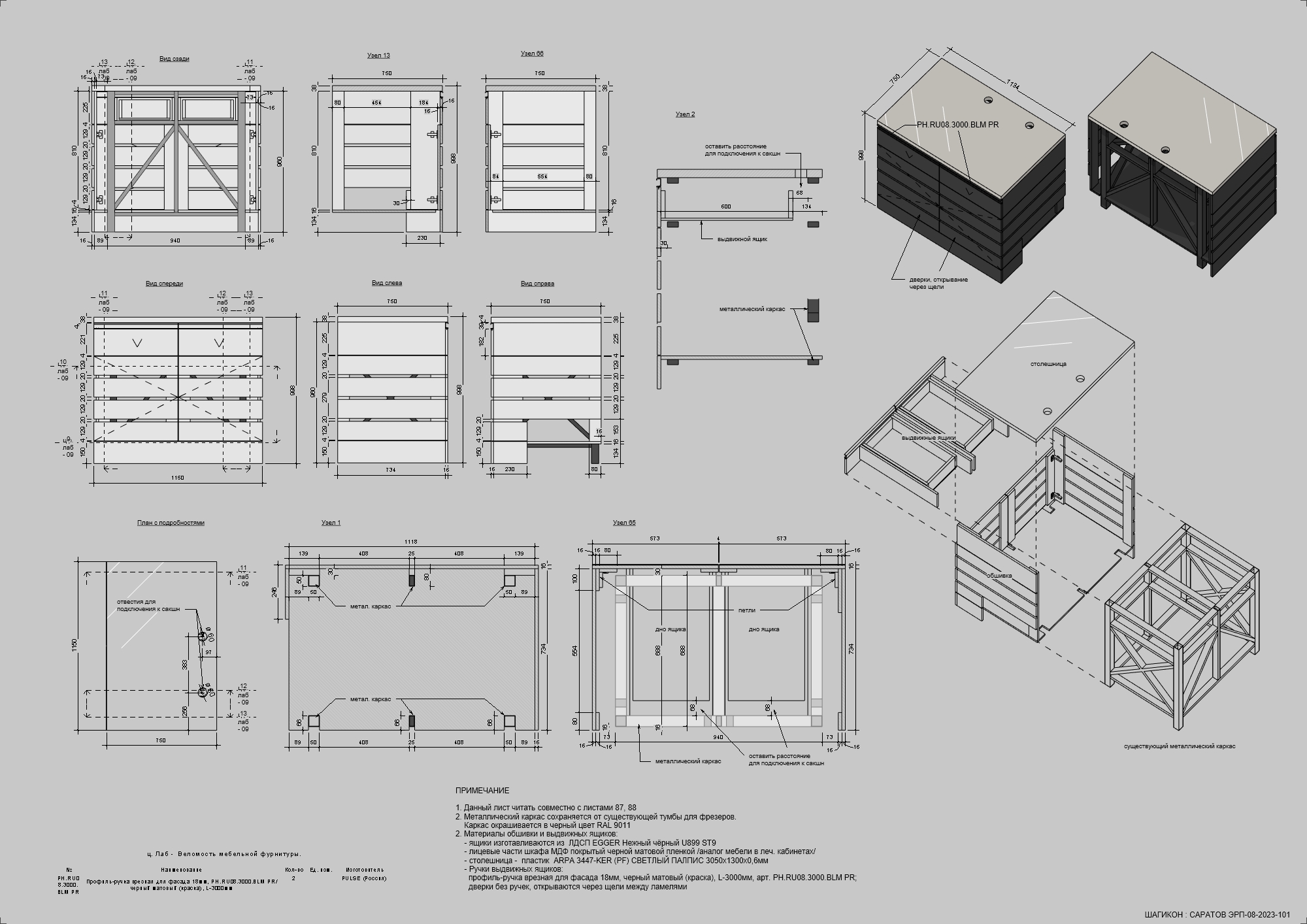

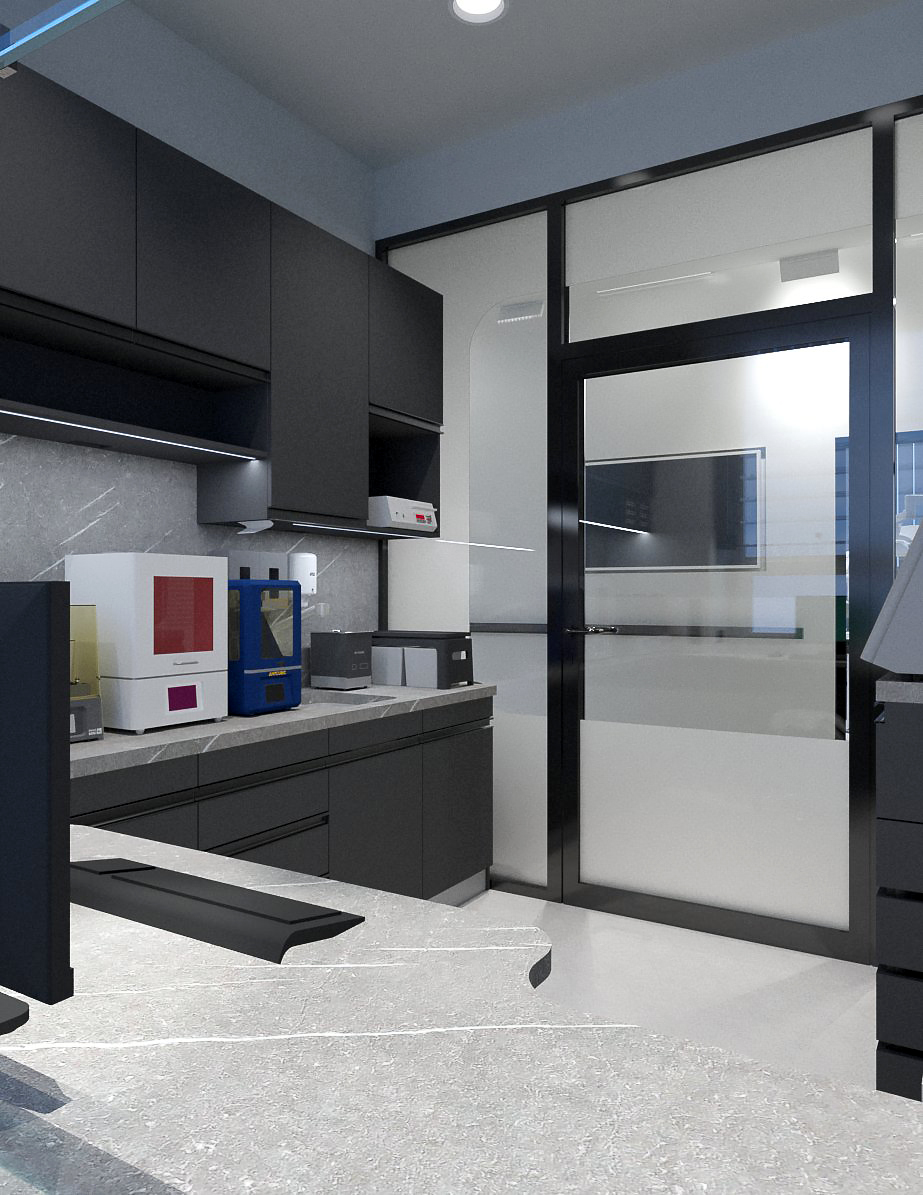

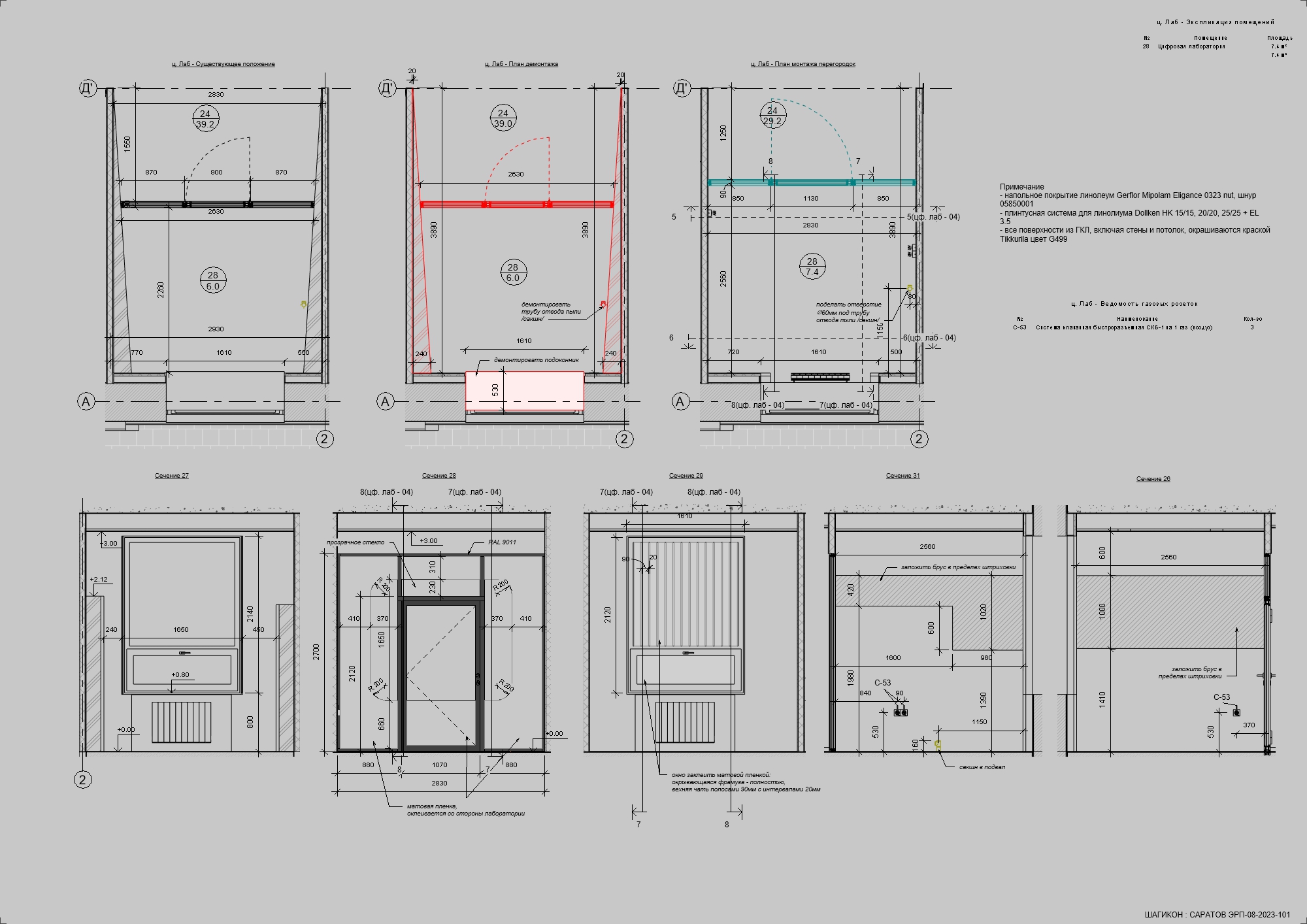

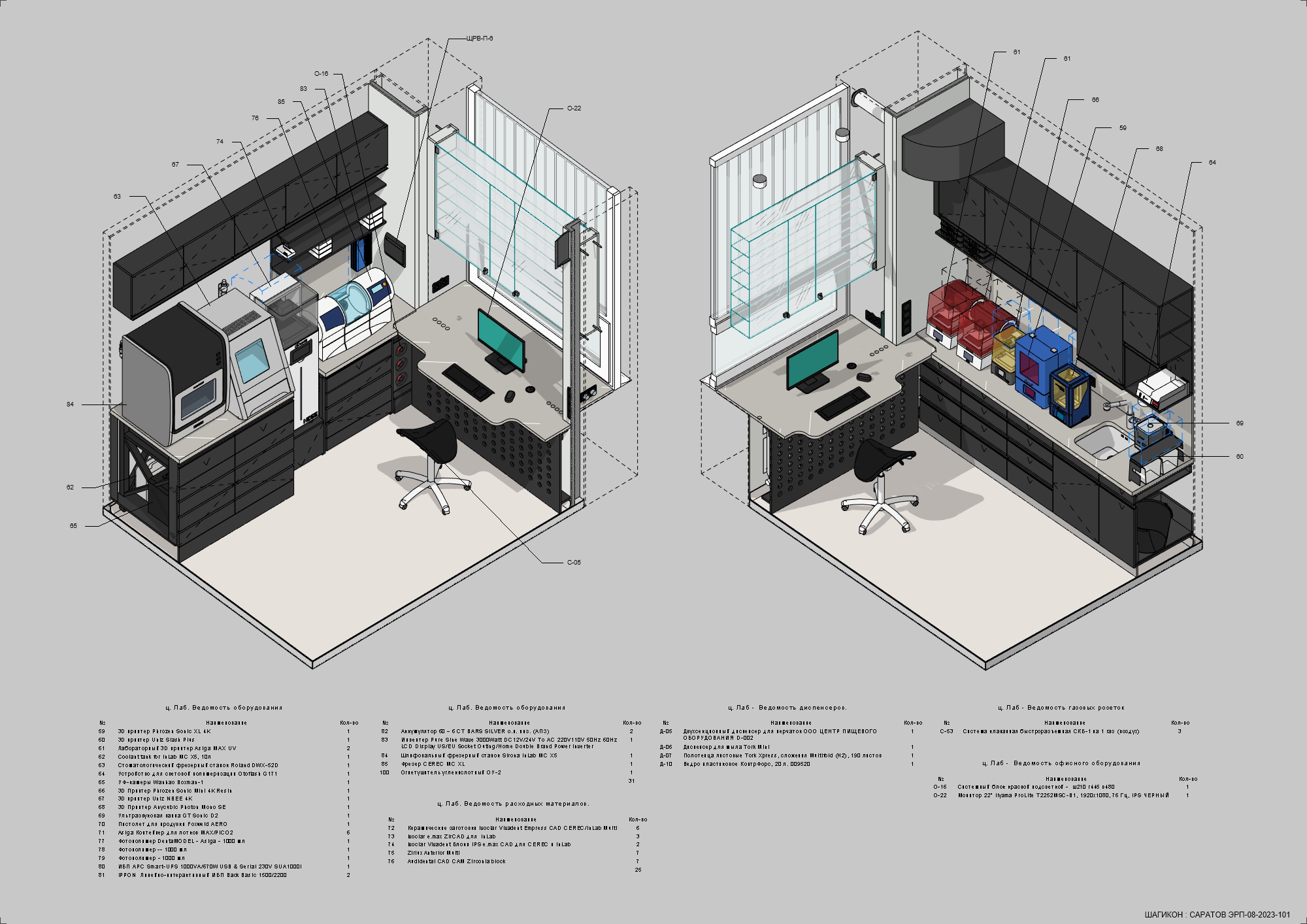

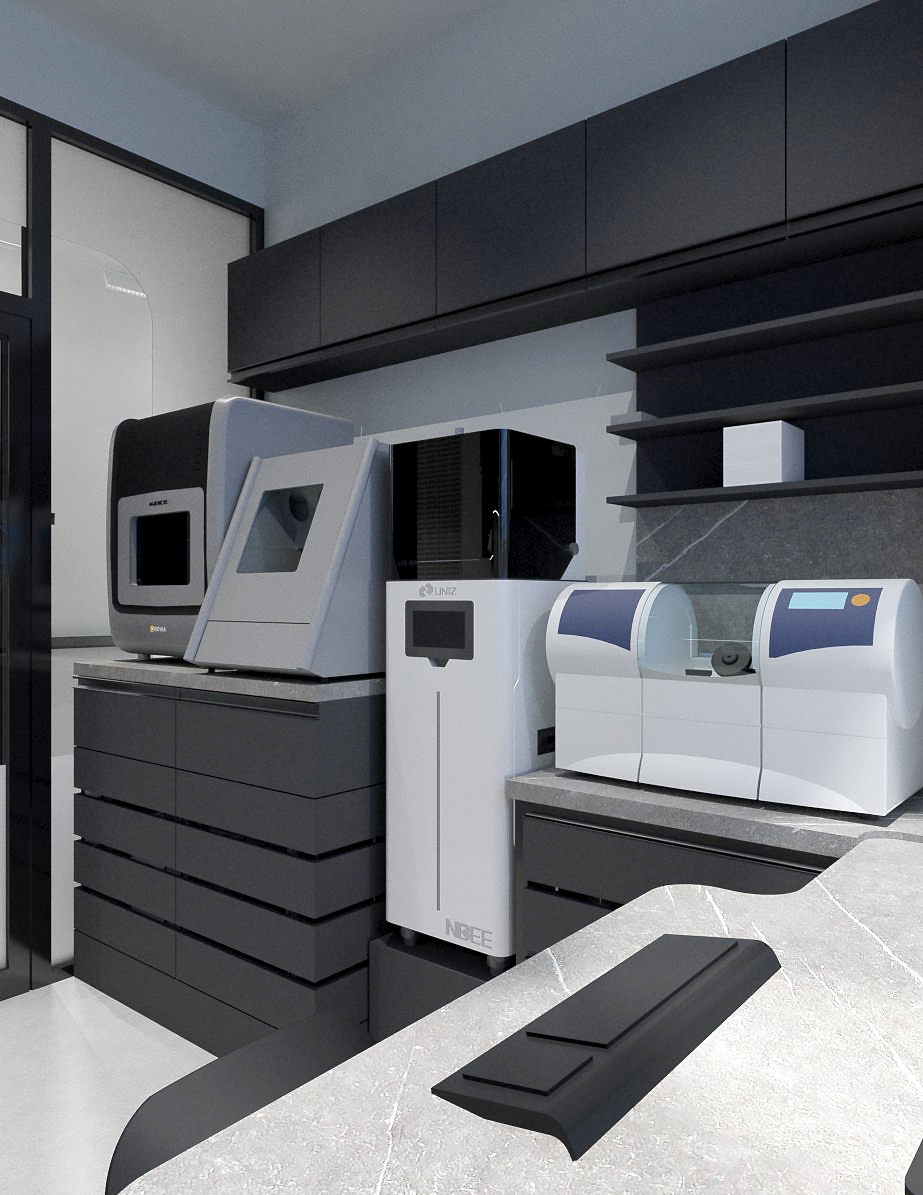

Поскольку уже шел ремонт в лечебной части, появилась возможность оптимизировать работу и лаборатории. Площадь помещения немного увеличилась — до 7,4 кв. м. При этом необходимо было разместить порядка 31 позиции, включая 3 фрезера, 6 принтеров, полимеризатор, а также оборудование для мойки моделей и моделирования. Часть мебели сохранялась. Два фрезерных станка были установлены на открытом металлическом каркасе, которому требовалось придать более эстетичный вид.

Продолжение описания

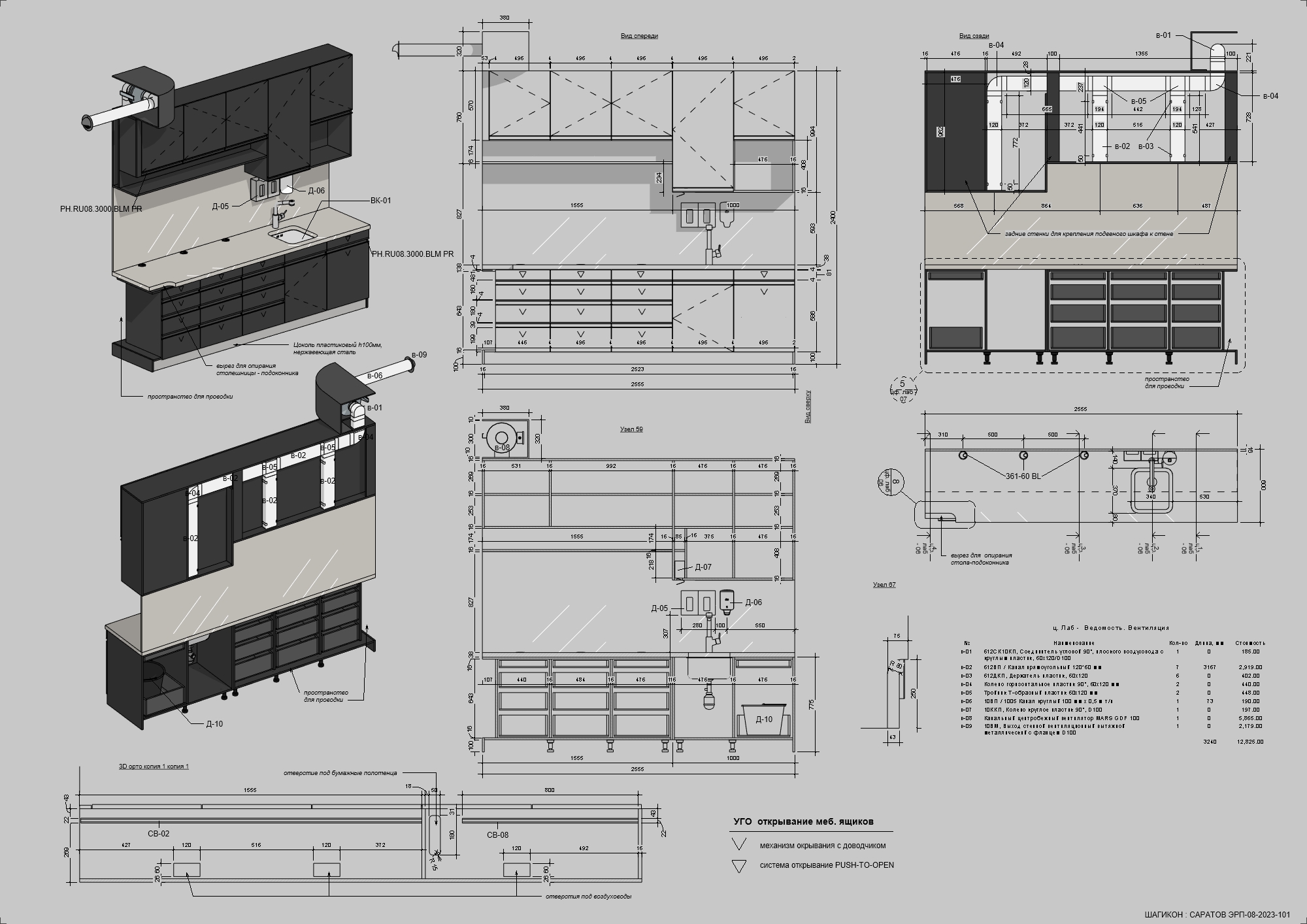

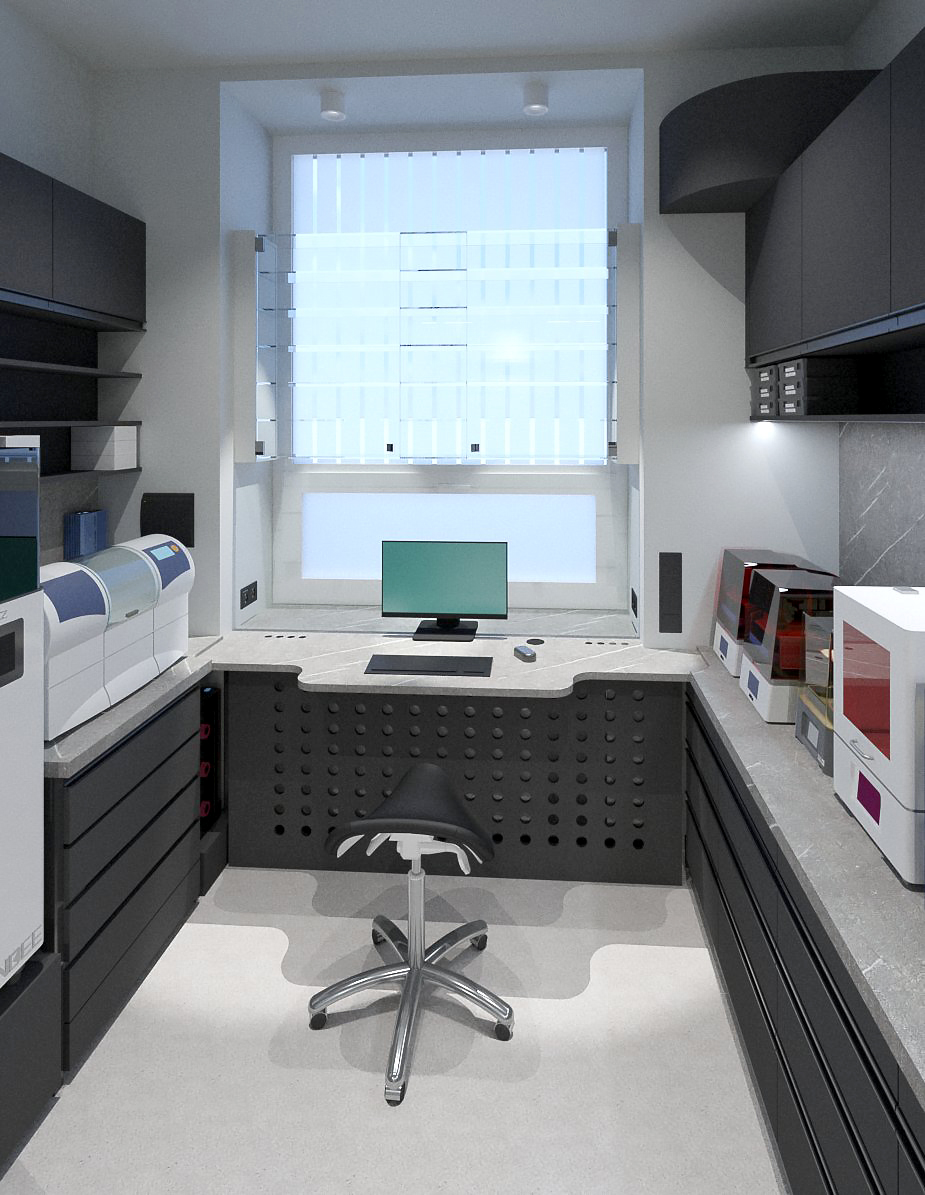

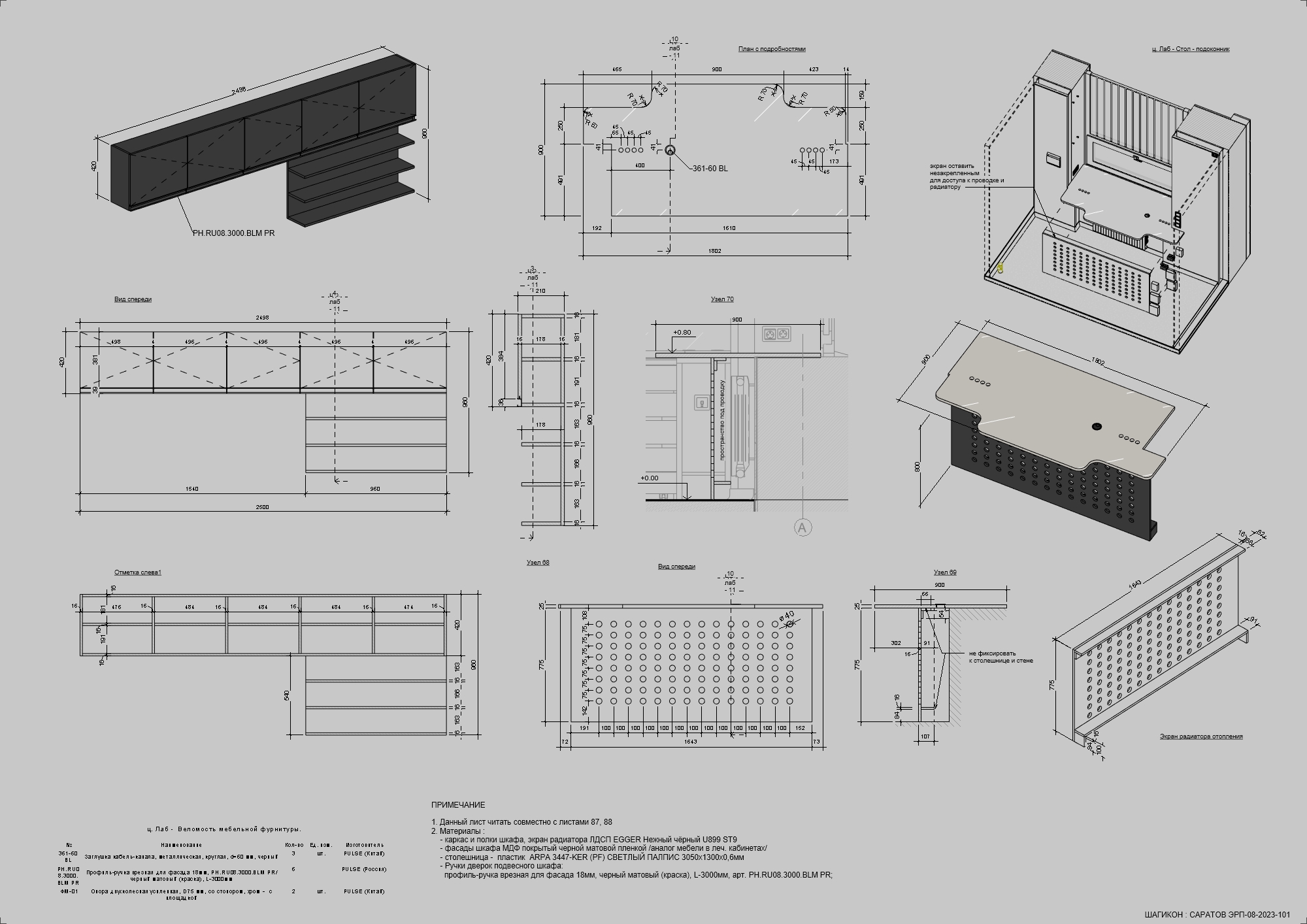

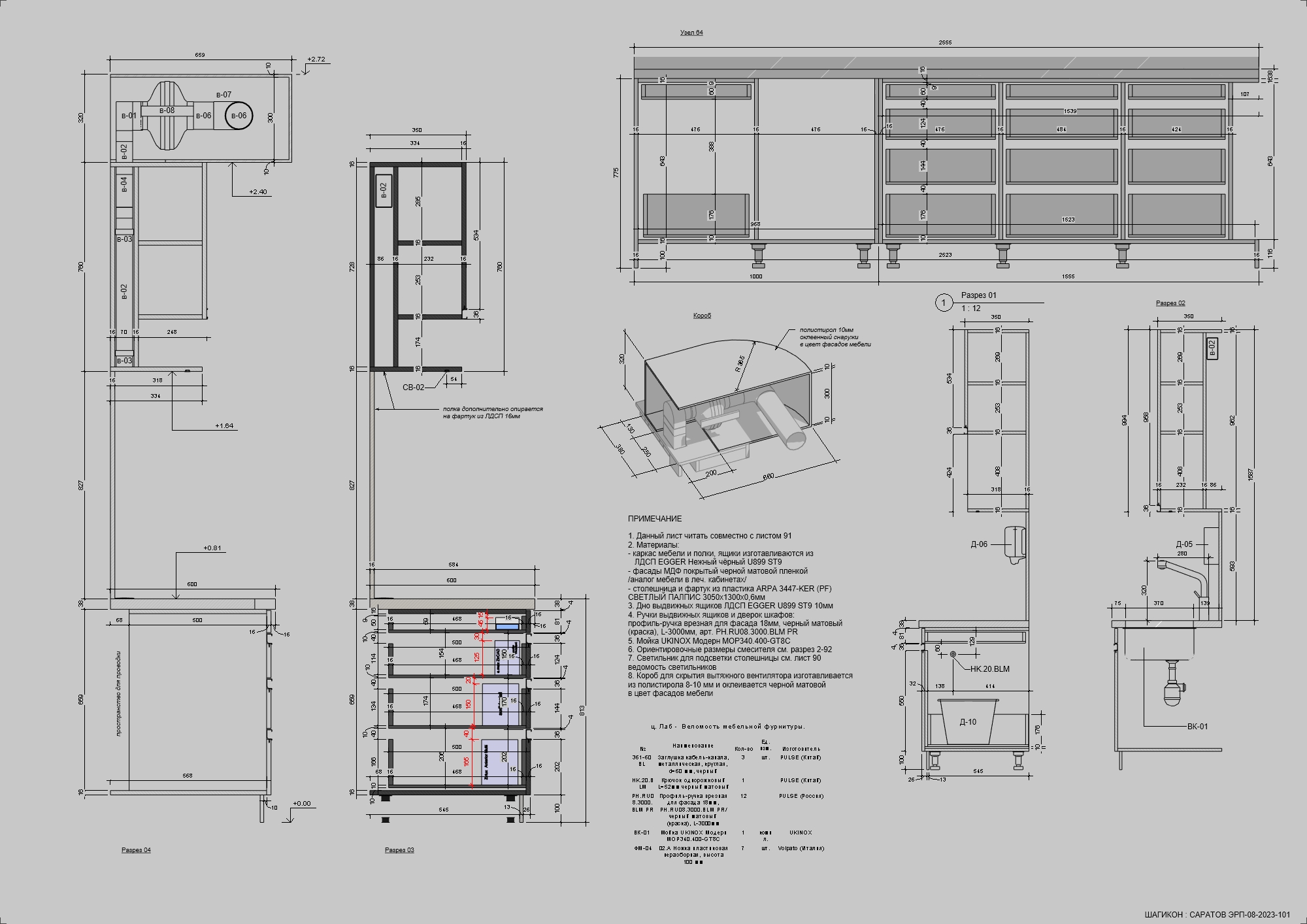

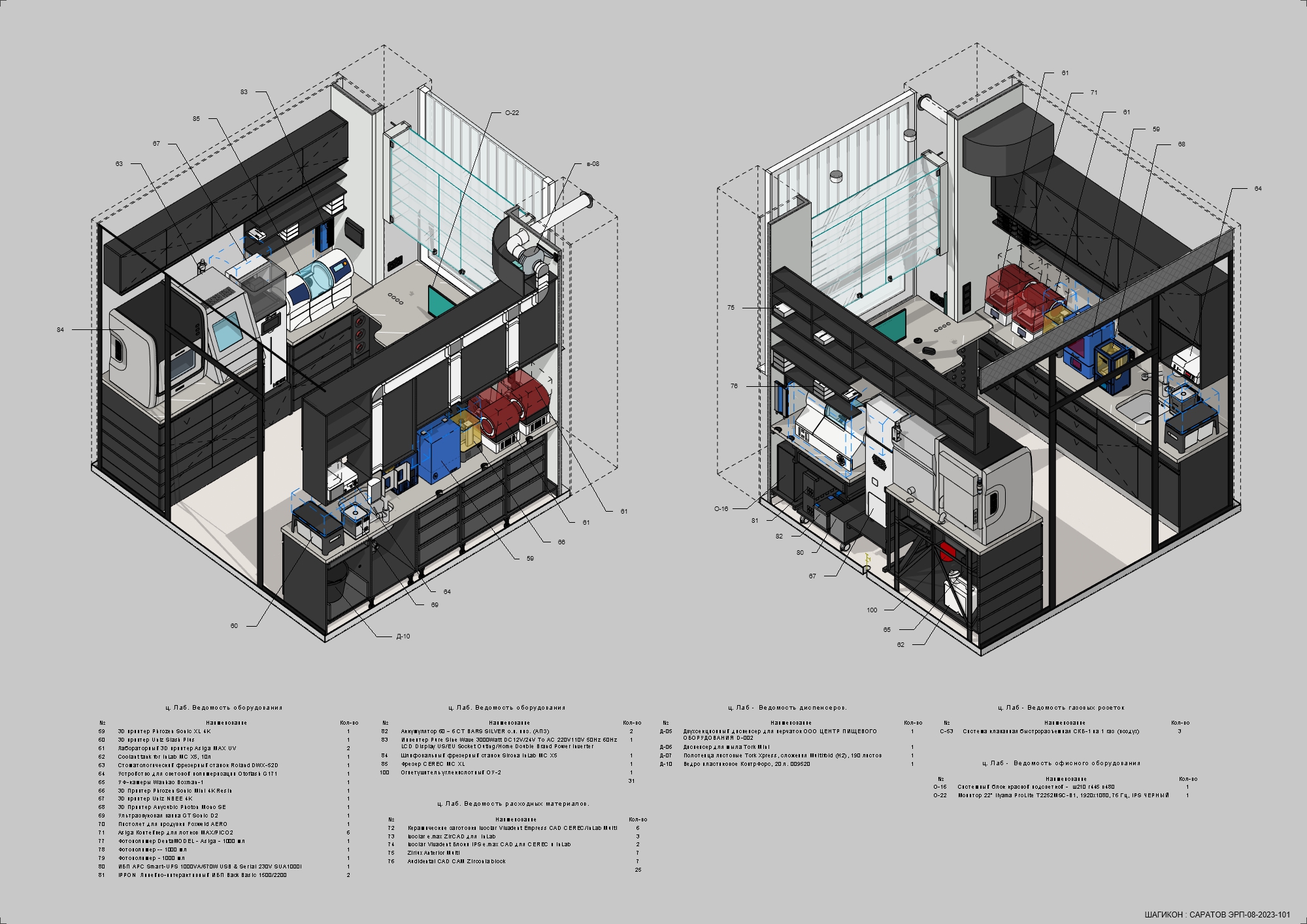

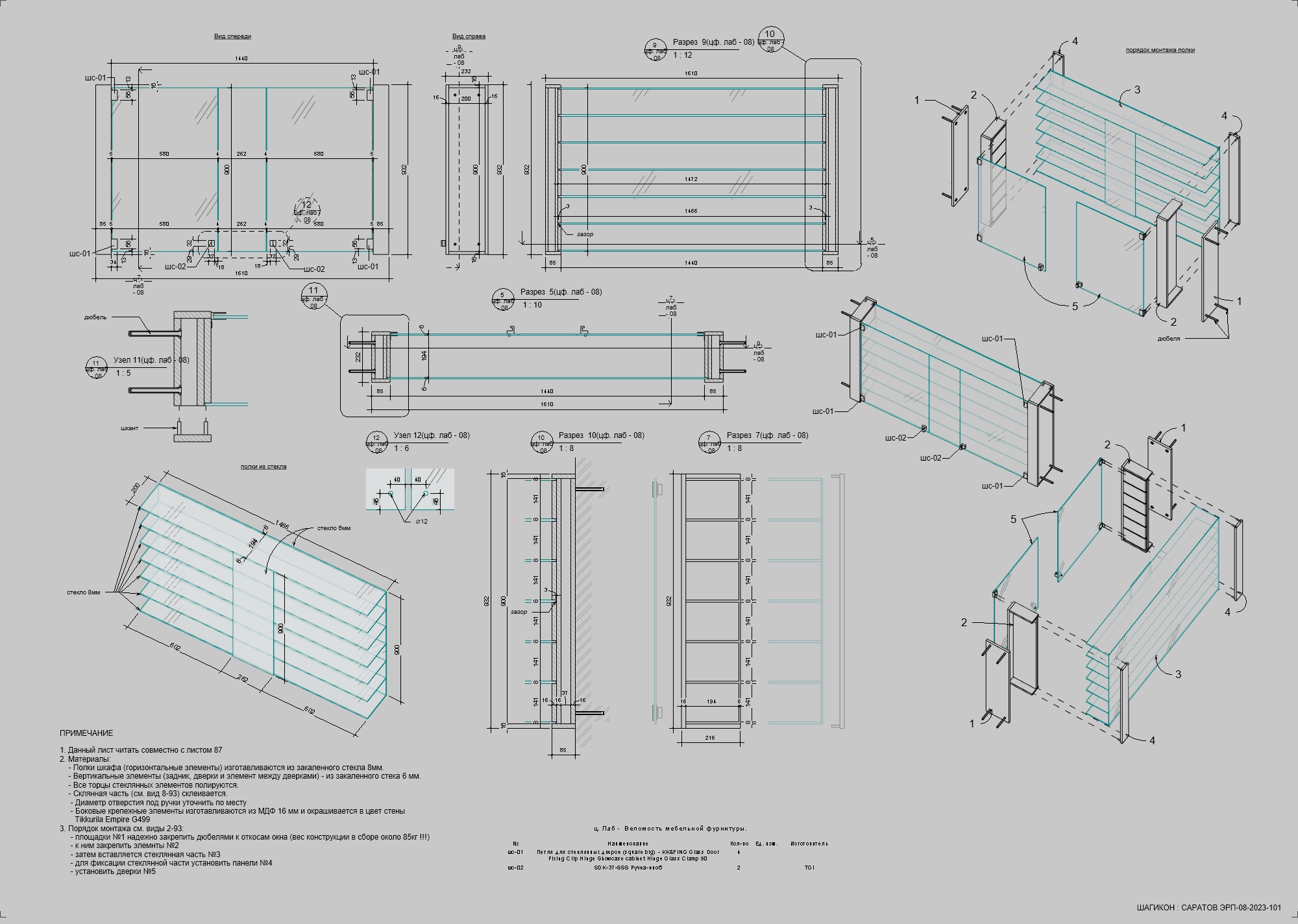

Система источника бесперебойного питания (ИБП) была кустарного производства в виде преобразователя напряжения и автомобильных аккумуляторов, что также добавляло сложности в размещении. Для удобства обслуживания аккумуляторы были расположены на общей платформе с колесами. Стол техника с компьютером разместился на месте подоконника. Над ним в оконном проеме установлена стеклянная полка для готовых моделей. Ширма, закрывающая радиатор отопления, также скрывает открытую проводку, соединяющую ИБП и оборудование. В помещении была плохо организована вентиляция, из-за чего запах жидкостей для промывки и печати затруднял работу техника. Для решения этой проблемы пришлось интегрировать в мебель воздуховоды и организовать вытяжку на улицу при помощи вентилятора.
